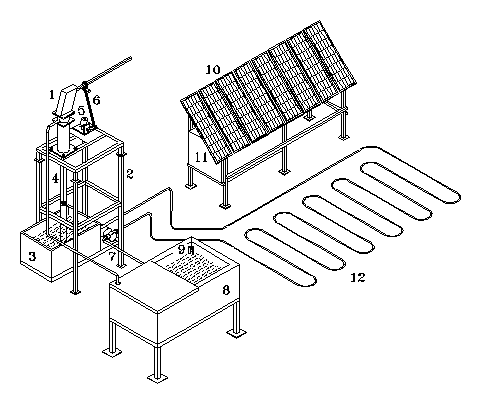

Unterflurbewässerungssystem
mit Handpumpe _______________________________
1) Mark II Handpumpe |
5) PV-betriebener Motor |
9) Niveau-Schalter
für Steuerung |
2) Gestell für
Handpumpe |
6) Kraftarm für
Pumpenhebel |
10) Solargenerator |
3) Auffangbecken |
7) PV-Membranpumpe |
11) Batteriekasten /
Steuereinheit |
4) Plexiglas-Steigrohr |
8) Wasser Vorratsbecken |
12)
Unterflur-Schlauchsystem |
Die Abbildung oben zeigt das
Anschauungs- und Schulungsmodell einer Unterflurbewässerungsanlage, die wir
aufgebaut haben. Die Handpumpe in der Anlage ist auf einem ca. 2m hohen Gestell
so montiert, dass der normalerweise unter dem Wasserspiegel im Brunnen
eingesetzte Verdrängerkolben gut sichtbar ist. Die Funktionsweise der Handpumpe
ist somit klar erkennbar. Die Handpumpe ist auch eine Standardlieferung, die an
vielen Orten in der s.g. dritten Welt installiert worden ist. Die Handpumpe kann
bei Antriebsausfall trotzdem für das Pumpen von Wasser, nach einer einfachen
Abtrennung vom Antrieb, benutzt werden. Eine Aufrüstung mit diesem System ist
ohne viel Aufwand und ohne Ausbau der vorhandenen Handpumpe vor Ort möglich.
Mit einer mechanischen Leistung
von ca. 300 Watt am Kraftarm des Pumpenhebels (6) kann ca. 900 l/h Grundwasser
aus einer Brunnentiefe von ca. 30 m in das Wasser-Vorratsbecken (8) gefördert
werden. Wasser aus Brunnentiefen von bis zu 75 m zu pumpen ist mit mehr
Solarmodulen möglich. Die Energiequelle dieses Anlagenprototyps umfasst 8
Solarmodule (je 53 Wp) und 2 Batterien (je 100Ah bei 12V Schaltung). Das
Unterflur-Schlauchsystem (12) ergibt bei der Feldbewässerung gegenüber
herkömmlichen Verfahren eine Wassereinsparung von bis zu 50% und verhindert,
dass der Boden durch Verdunstung salzig wird. Die Steuereinheit (11) kann für
den Betrieb von elektrischen Klein-verbrauchern, z.B. Kleinbohrmaschinen, oder
für die Beleuchtung, erweitert werden.
|
|
